Poměrně zajímavý projekt se podařilo našim technikům dokončit v létě loňského roku na malé vodní elektrárně Merklín v Karlovarském kraji. Původní řídicí systém (mimochodem jeden z prvních, který firma SH Control instalovala po svém založení) z roku 1991 byl sice stále funkční, ale kvůli nutnosti splnit podmínky ERÚ k žádosti o zvýšení výkupní sazby bylo po dohodě s investorem rozhodnuto o kompletním elektrickém přezbrojení MVE a osazení novým řídicím systémem.
Samotná elektrárna je řešena dvojicí Bánkiho turbín o výkonech 80kW a 120kW, zajímavostí je napájení turbín vodou z řeky pomocí tzv. alpského odběru, který zabraňuje poškození zařízení nečistotami v řece v období zvýšených vodních stavů. Každá z turbín je připojena k asynchronnímu generátoru o napětí 400V.
Jako řídicí systém byl již tradičně zvolen osvědčený a spolehlivý UNITRONICS Vision 530, pro vzdálené připojení z bytu uživatele na MVE byl použit na straně elektrárny GSM modem CINTERION MC35i Terminal, na straně u zákazníka běžný GSM telefon Nokia.
Navržený algoritmus řízení umožňuje regulaci hladiny v řece pomocí uživatelsky nastavitelných parametrů a dále optimalizaci chodu malé a velké turbíny v závislosti na aktuálním průtoku vody v řece s ohledem na co nejlepší využití hydroenergetického potenciálu. Dále řídicí systém disponuje schopností sám vyřešit běžné poruchy v elektrické síti (bezpečným odstavením MVE a následným najetím po obnovení normálního stavu). V případě, že není možné po pominutí poruchy soustrojí opět najet, informuje obsluhu pomocí SMS. Dostatečná kapacita paměti řídícího PLC umožnila i archivaci provozních dat MVE (výkony, teploty ložisek, elektrické veličiny a provozní stavy) s časovým rastrem 10 minut.

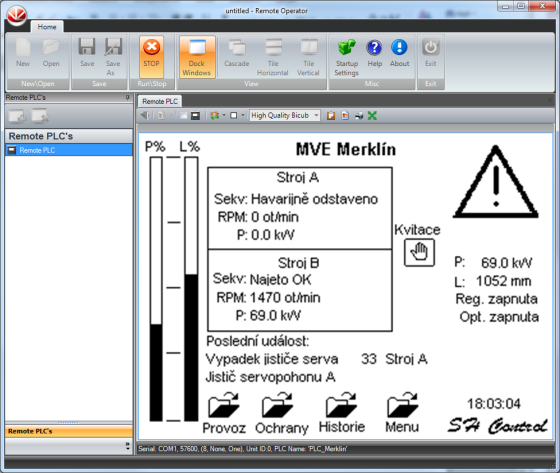

Ukázka použití programu Remote Operator pro vzdálené připojení k řídícímu systému (pro ilustraci byla nasimulována závada na servopohonu)
